EJOT STR U 2G įsukama smeigė polistirolui ir akmens vatai

Question 1

Aprašymas

Answer

EJOT STR U 2G – įsukama smeigė ETICS fasadui

EJOT STR U 2G, pilnas gamintojo pavadinimas ejotherm STR U 2G, yra universali įsukama termoizoliacijos smeigė, skirta EPS ir mineralinės akmens vatos plokštėms tvirtinti ETICS fasadų šiltinimo sistemose.

STR technologija leidžia tą pačią smeigę montuoti paviršiniu arba įgilintu būdu. Įgilintam montavimui naudojamas specialus STR Tool 2G ir termoizoliacinė tabletė, o paviršinio montavimo metu naudojamas gamintojo numatytas STR užbaigimo elementas.

Kokiems pagrindams tinka STR U 2G?

Pagal ETA-04/0023 smeigė gali būti naudojama A–E kategorijų statybiniuose pagrinduose.

A kategorija: betonas.
B kategorija: pilnavidurės mūro medžiagos.
C kategorija: tuščiavidurės mūro medžiagos.
D kategorija: lengvasis betonas.
E kategorija: autoklavinis akytasis betonas.

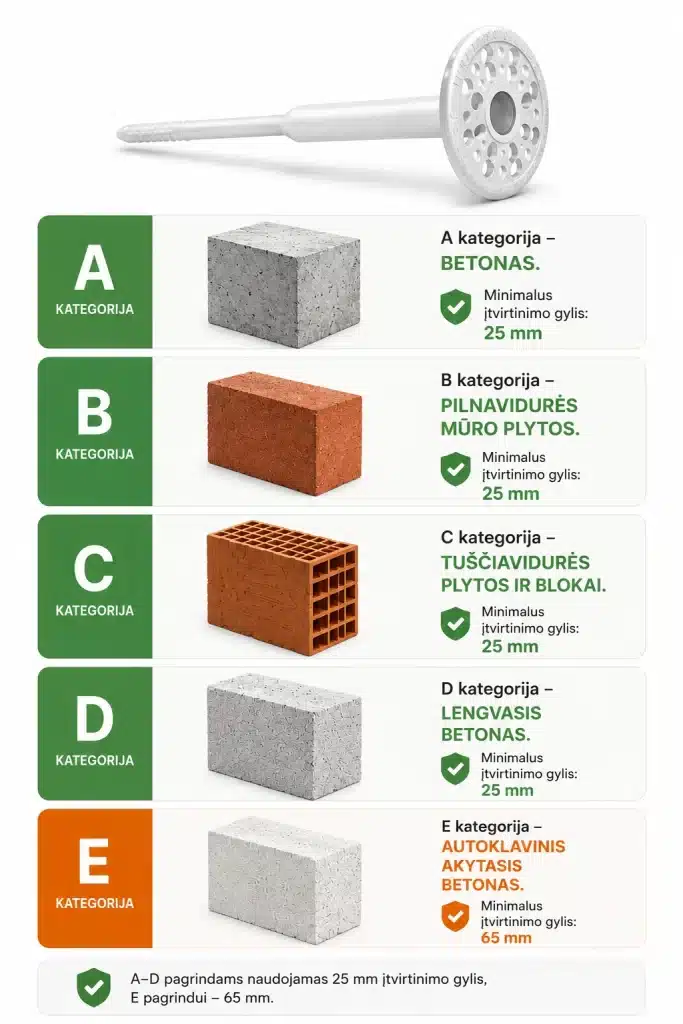

A–E statybinių pagrindų kategorijos termoizoliacijos smeigėms — STR U 2G tinkami statybinių pagrindų tipai.

Minimalus efektyvusis inkaravimo gylis A–D kategorijų pagrinduose yra 25 mm. E kategorijos autoklaviniame akytajame betone taikomas 65 mm efektyvusis inkaravimo gylis.

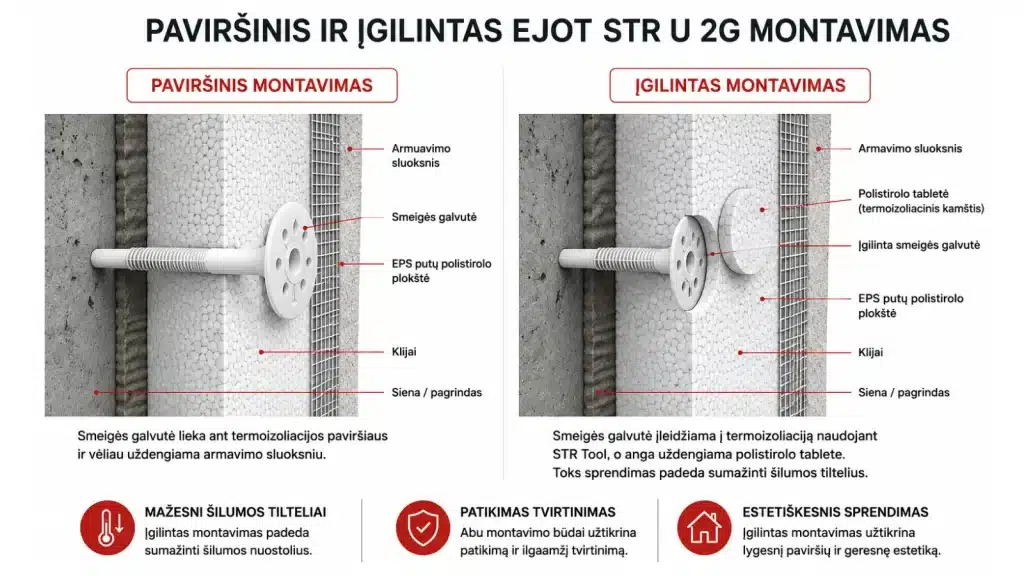

Paviršinis ir įgilintas STR U 2G montavimas

Paviršinis ir įgilintas termoizoliacijos smeigės montavimas — Galimas paviršinis arba įgilintas montavimo būdas.

Paviršinis montavimas atliekamas paliekant smeigės lėkštelę termoizoliacijos paviršiuje. Gamintojo nurodomas taškinis šilumos perdavimas tokiu atveju yra χ = 0,002 W/K.

Įgilintas montavimas atliekamas naudojant specialų STR Tool 2G montavimo įrankį. Smeigė įgilinama termoizoliacijoje, o montavimo vieta uždengiama tinkama termoizoliacine tablete. Šiuo montavimo būdu taškinis šilumos perdavimas yra χ = 0,001 W/K.

Kaip pasirinkti STR U 2G ilgį?

Reikalingas smeigės ilgis priklauso nuo termoizoliacijos storio, klijų sluoksnio, renovuojamuose pastatuose esančio nelaikančio tinko sluoksnio, statybinio pagrindo ir pasirinkto montavimo būdo.

Paviršinio montavimo principas:

Termoizoliacijos storis + klijų / seno tinko sluoksnis + inkaravimo gylis

Įgilinto montavimo principas:

Termoizoliacijos storis + klijų / seno tinko sluoksnis − įgilinimo gylis + inkaravimo gylis

Šis modelis gaminamas nuo 115 iki 455 mm ilgio, todėl tinkamą variantą galima parinkti skirtingo storio termoizoliacijai ir įvairiems statybiniams pagrindams.

Orientaciniai ilgiai paviršiniam montavimui

EPS storis	A–D nauja statyba	A–D renovacija	E nauja statyba	E renovacija
100 mm	135 mm	155 mm	175 mm	195 mm
150 mm	185 mm	205 mm	225 mm	245 mm
200 mm	235 mm	255 mm	275 mm	295 mm
250 mm	285 mm	305 mm	325 mm	345 mm
300 mm	335 mm	355 mm	375 mm	395 mm
350 mm	385 mm	405 mm	425 mm	445 mm

Orientaciniai ilgiai įgilintam montavimui

EPS storis	A–D nauja statyba	A–D renovacija	E nauja statyba	E renovacija
100 mm	115 mm	135 mm	155 mm	175 mm
150 mm	165 mm	185 mm	205 mm	225 mm
200 mm	215 mm	235 mm	255 mm	275 mm
250 mm	265 mm	285 mm	305 mm	325 mm
300 mm	315 mm	335 mm	355 mm	375 mm
350 mm	365 mm	385 mm	405 mm	425 mm

Lentelės yra orientacinės. Galutinis ilgis turi būti parenkamas pagal faktinį termoizoliacijos, klijų, seno tinko sluoksnių storį, statybinį pagrindą ir gamintojo techninius reikalavimus.

EJOT STR U 2G techniniai duomenys

Parametras	Reikšmė
Gamintojo modelis	ejotherm STR U 2G
Produkto tipas	Įsukama termoizoliacijos smeigė
Tinkamos izoliacinės medžiagos	EPS ir mineralinė akmens vata
Pagrindų kategorijos	A, B, C, D ir E
Efektyvusis inkaravimo gylis A–D	≥25 mm
Efektyvusis inkaravimo gylis E	≥65 mm
Sraigto pavara	TORX T30
Taškinis šilumos perdavimas – įgilintai	χ = 0,001 W/K
Taškinis šilumos perdavimas – paviršiuje	χ = 0,002 W/K
Galimi ilgiai	115–455 mm
Europos techninis įvertinimas	ETA-04/0023

Detalesnius parametrus rasite STR U 2G techninių duomenų dokumente.

Daugiau informacijos apie gamintoją ir termoizoliacijos tvirtinimo sistemas rasite oficialioje EJOT svetainėje.

STR U 2G montavimo priedai

Įgilintam STR montavimui naudojamas specialus STR Tool 2G ir tinkama termoizoliacinė tabletė.

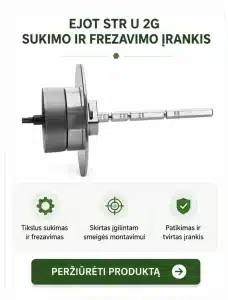

STR Tool 2G montavimo įrankis

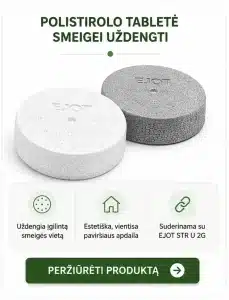

Termoizoliacinė tabletė įgilintam montavimui

Kada verta rinktis STR U 2G?

Kai reikalinga viena sertifikuota smeigė A–E kategorijų pagrindams.
Kai norima rinktis tarp paviršinio ir įgilinto montavimo.
Kai svarbus mažas taškinis šilumos perdavimas įgilinto montavimo metu.
Kai reikalingas platus 115–455 mm ilgių pasirinkimas.
Kai tvirtinamos EPS arba mineralinės akmens vatos termoizoliacinės plokštės.

Jeigu norite palyginti kitų gamintojų, montavimo būdų ar paskirties tvirtinimo variantus, peržiūrėkite kategoriją smeigės polistirolui.

Dažniausiai užduodami klausimai apie EJOT STR U 2G

Ar STR U 2G tinka polistirolui ir akmens vatai?

Taip. Šis modelis skirtas EPS ir mineralinės akmens vatos termoizoliacinėms plokštėms tvirtinti ETICS fasadų sistemose.

Ar ši smeigė tinka akytajam betonui?

Taip. Smeigė sertifikuota E kategorijos autoklaviniam akytajam betonui. Šiam pagrindui taikomas 65 mm efektyvusis inkaravimo gylis.

Ar galima montuoti įgilintai?

Taip. Įgilintas montavimas atliekamas specialiu STR Tool 2G įrankiu, o montavimo vieta uždengiama tinkama termoizoliacine tablete.

Kuo skiriasi paviršinis ir įgilintas montavimas?

Paviršinio montavimo metu smeigės lėkštelė lieka termoizoliacijos paviršiuje. Įgilinto montavimo metu ji įleidžiama į termoizoliaciją. Gamintojo nurodomas taškinis šilumos perdavimas yra χ = 0,002 W/K paviršinio ir χ = 0,001 W/K įgilinto montavimo atveju.

Kokio ilgio gaminamas šis modelis?

Asortimente yra 115–455 mm ilgio variantai. Tinkamas ilgis parenkamas pagal termoizoliacijos storį, pagrindą, montavimo būdą ir kitus konstrukcinius sluoksnius.

Question 2

Papildoma informacija

Answer

Svoris

N/A

Smeigės ilgis

175mm 1vnt (1vnt 0,53€), 175mm 100vnt (1vnt 0,53€), 195mm 100vnt (1vnt 0,62€), 215mm 100vnt (1vnt 0,68€), 235mm 100vnt (1vnt 0,71€), 255mm 100vnt (1vnt 0,81€), 275mm 100vnt (1vnt 0,94€), 295mm 100vnt (1vnt 1,02€), 315mm 100vnt (1vnt 1,31€), 335mm 100vnt (1vnt 1,53€), 355mm 100vnt (1vnt 1,70€), 375mm 100vnt (1vnt 1,86€), 395mm 100vnt (1vnt 2,04€), 415mm 100vnt (1vnt 2,21€)
